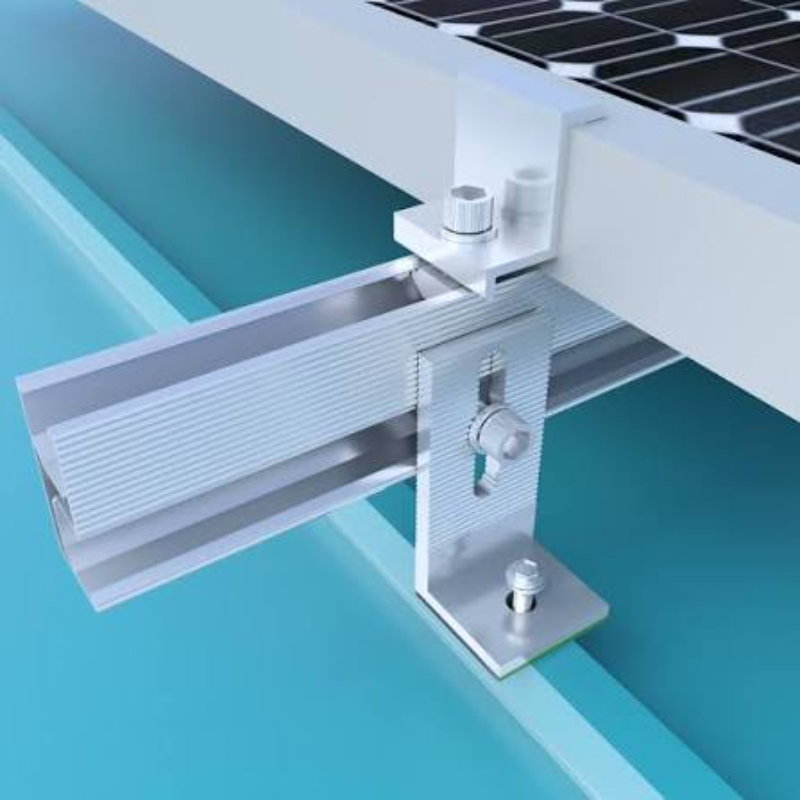

Ray Nhôm Điện Năng Lượng Mặt Trời: Tiêu Chuẩn Kỹ Thuật, Báo Giá

Hệ thống khung giá đỡ đóng vai trò quyết định đến độ an toàn và độ bền của toàn bộ dự án điện mặt trời. Trong đó, ray nhôm điện năng lượng mặt trời là vật tư cốt lõi, chịu trách nhiệm cố định các tấm pin quang điện (solar panel) lên mái nhà hoặc cấu trúc khung có sẵn. Việc lựa chọn sai chuẩn loại ray nhôm không chỉ làm giảm tuổi thọ hệ thống mà còn tiềm ẩn nguy cơ tốc mái, vỡ pin trong điều kiện thời tiết cực đoan.

Bài viết dưới đây cung cấp toàn bộ thông số kỹ thuật, cách thức phân loại, tiêu chuẩn thi công và báo giá chi tiết vật tư ray nhôm. Các thông tin được tổng hợp và đối chiếu thực tế bởi đội ngũ kỹ thuật tại Thành Long Digital – đơn vị cung cấp vật tư và giải pháp điện mặt trời tại Quảng Ngãi.

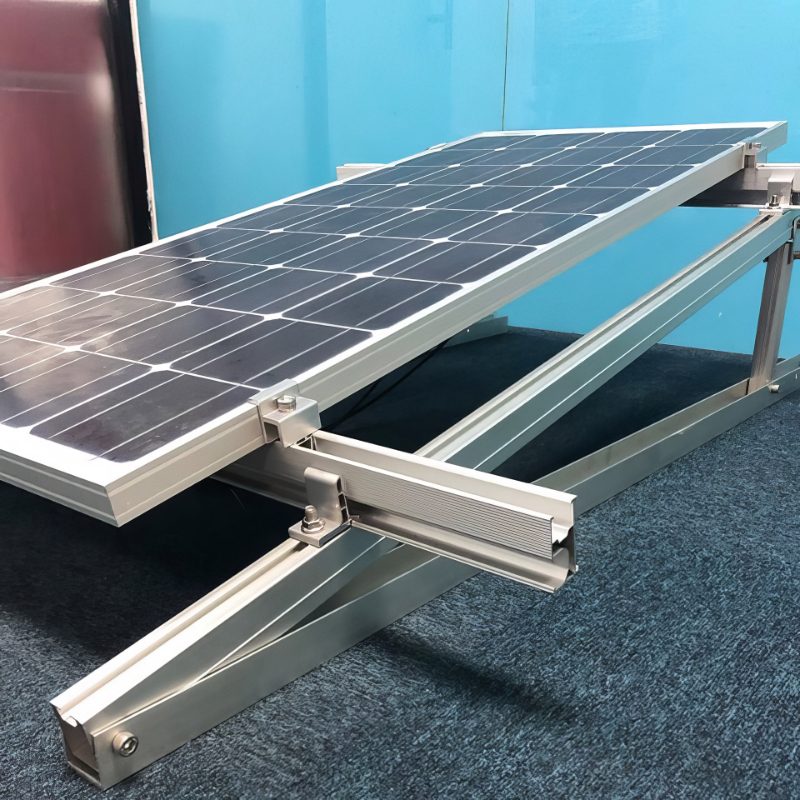

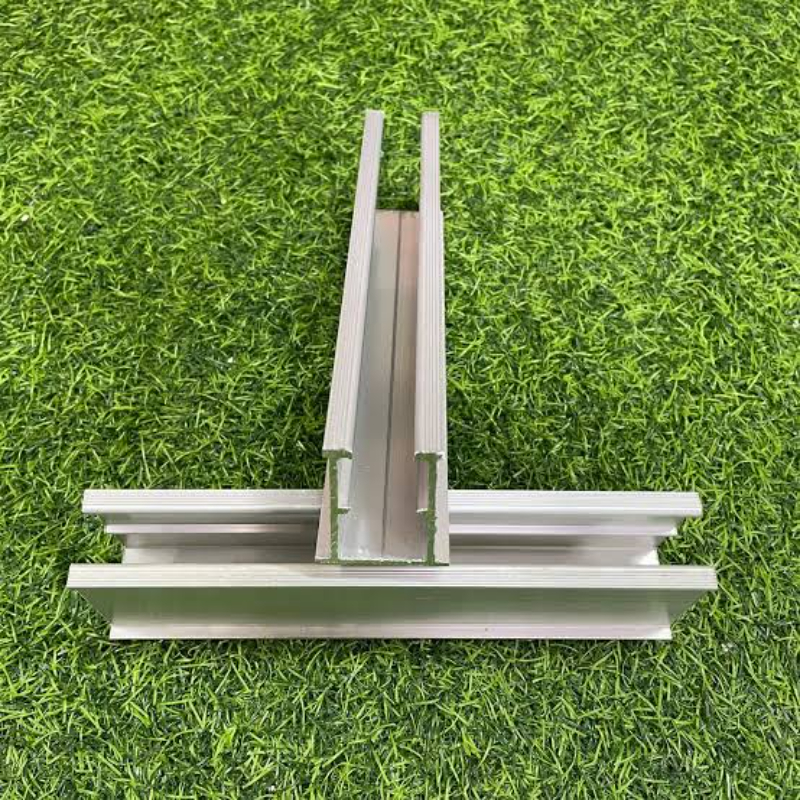

Ray nhôm điện năng lượng mặt trời là gì? Vai trò cốt lõi trong hệ thống

Ray nhôm (Solar Mounting Rail) là các thanh định hình được ép đùn từ hợp kim nhôm, thiết kế với biên dạng mặt cắt đặc thù (thường là chữ U hoặc chữ H) có các rãnh trượt. Rãnh trượt này khớp với các phụ kiện như con trượt, kẹp giữa, kẹp biên để liên kết mảng pin mặt trời thành một khối thống nhất. Vật liệu chế tạo phổ biến và đạt chuẩn nhất hiện nay là hợp kim nhôm AL6005-T5.

Vai trò cốt lõi của ray nhôm trong hệ thống điện mặt trời:

• Chịu tải trọng tĩnh: Mỗi tấm pin mặt trời công suất lớn hiện nay có trọng lượng dao động từ 22kg đến 30kg. Một hệ thống áp mái dân dụng 5kWp sẽ có khoảng 10-12 tấm pin. Trọng lượng tổng cộng cộng dồn lên mái là rất lớn. Ray nhôm có nhiệm vụ phân tán đều lực ép này xuống các điểm xà gồ chịu lực, tránh tình trạng sập mái hoặc biến dạng kết cấu nhà.
• Chịu tải trọng động (Sức cản gió): Bề mặt các tấm pin tạo thành một mặt phẳng đón gió lớn. Khi có dông lốc, lực xé (uplift load) tác động lên tấm pin rất mạnh. Ray nhôm đóng vai trò là “neo giữ” cố định mảng pin không bị bốc vỡ.
• Tạo không gian tản nhiệt: Hiệu suất của tế bào quang điện tỷ lệ nghịch với nhiệt độ. Ray nhôm tạo ra một khoảng hở tiêu chuẩn (thường từ 10 – 15cm) giữa mặt dưới tấm pin và mái tôn/mái ngói. Khoảng không này cho phép luồng không khí lưu thông, tản nhiệt tự nhiên, giúp duy trì hiệu suất phát điện và kéo dài tuổi thọ cell pin.

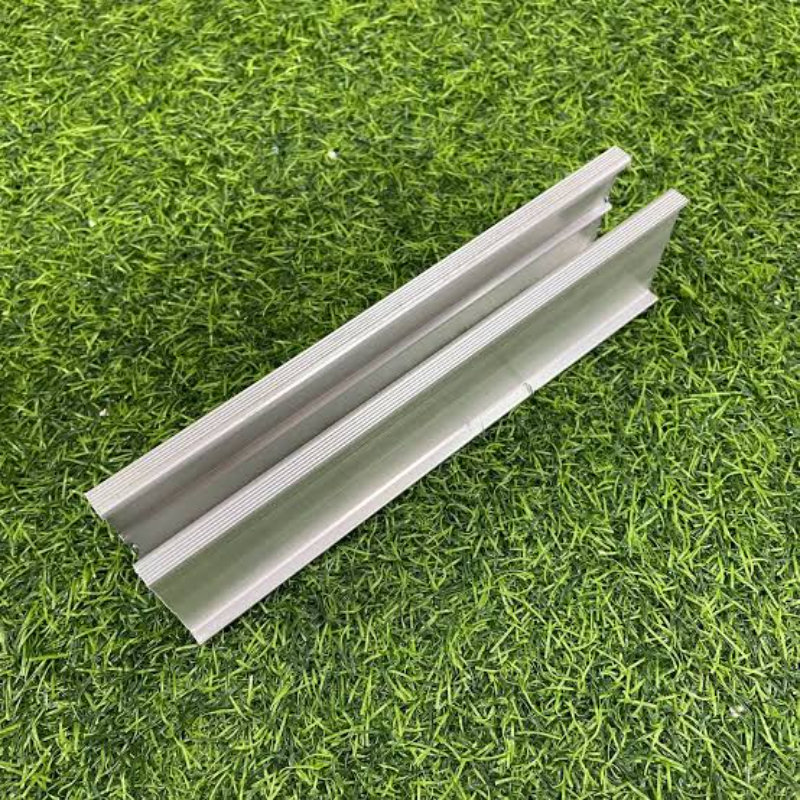

Thông số kỹ thuật của ray nhôm điện năng lượng mặt trời

Để đánh giá một thanh ray nhôm có đạt chuẩn công nghiệp hay không, cần đối chiếu với các thông số kỹ thuật chi tiết sau đây.

Chất liệu hợp kim nhôm AL6005-T5

AL6005-T5 là mác nhôm tiêu chuẩn trong ngành năng lượng tái tạo. Chữ “T5” thể hiện trạng thái xử lý nhiệt luyện (làm nguội từ nhiệt độ tạo hình và hóa già nhân tạo) giúp vật liệu đạt độ cứng tối đa. So với nhôm thông thường (như AL6063 dùng làm cửa), AL6005-T5 có giới hạn chảy và độ bền kéo cao hơn từ 15-20%, đảm bảo không bị võng hoặc uốn cong dưới tải trọng của pin mặt trời.

Công nghệ xử lý bề mặt Anodized

Đây là yếu tố bắt buộc. Ray nhôm điện năng lượng mặt trời phải được điện phân Anode hóa (Anodized) với độ dày lớp phủ oxit tiêu chuẩn từ 10 – 15 micromet. Lớp màng bảo vệ này hoàn toàn cách điện, chống hiện tượng oxy hóa kim loại và chống ăn mòn từ nước mưa có tính axit hoặc hơi muối mặn tại khu vực ven biển.

Thông số kích thước và dung sai

• Chiều dài tiêu chuẩn: 2.1m (vừa cho 2 tấm pin ngang), 2.2m, 4.2m (cho 4 tấm pin dọc), 4.4m. Việc sản xuất theo các module chiều dài này nhằm hạn chế tối đa việc phải cắt ghép nối ray gây suy giảm khả năng chịu lực.
• Độ dày vật liệu: Độ dày phổ biến dao động ở các mức 1.2mm, 1.4mm, 1.5mm và 2.0mm. Các mái nhà có khẩu độ xà gồ lớn (trên 1.2m) bắt buộc phải dùng ray nhôm dày từ 1.5mm trở lên.
• Kích thước mặt cắt: Thường gặp nhất là 40x40mm (chiều cao 40mm, chiều rộng 40mm) hoặc 26x50mm. Kích thước này được tính toán dựa trên độ rộng của đầu con trượt nhôm.

Khả năng chịu lực và tiêu chuẩn an toàn

• Tải trọng gió tối đa: 60 m/s (tương đương với bão cấp 17).
• Tải trọng tuyết/áp lực tĩnh: 1.4 KN/m2.
• Tiêu chuẩn chất lượng: Đáp ứng chuẩn thiết kế chịu tải AS/NZS 1170 (Úc/New Zealand), chứng nhận ISO 9001 và kiểm định SGS.
• Tuổi thọ thiết kế: Từ 20 đến 25 năm, đồng bộ với vòng đời của hệ thống tấm pin quang điện.

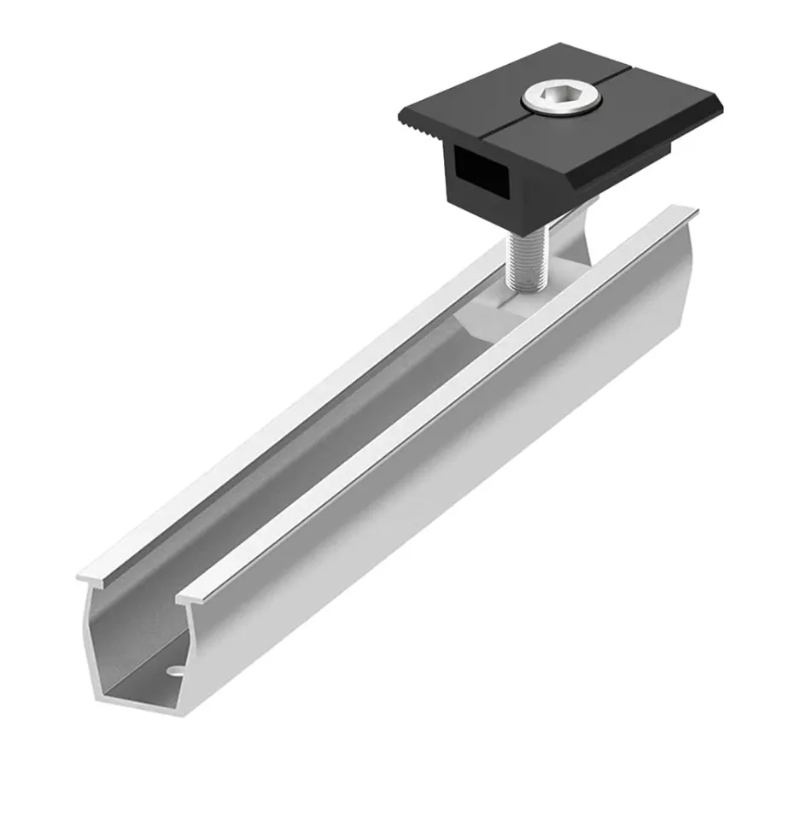

Tại sao bắt buộc dùng ray nhôm thay vì sắt thép mạ kẽm?

Trong quá trình tư vấn vật tư, nhiều đơn vị thi công vẫn đặt câu hỏi về việc thay thế ray nhôm điện năng lượng mặt trời bằng thép hộp mạ kẽm nhằm giảm chi phí ban đầu. Dưới đây là bảng phân tích kỹ thuật làm rõ lý do ray nhôm là lựa chọn tiêu chuẩn.

• Trọng lượng kết cấu: Thép hộp mạ kẽm (kích thước tương đương 40x40mm) có trọng lượng nặng gấp 3 lần hợp kim nhôm. Nếu sử dụng thép, áp lực tĩnh đè lên mái nhà sẽ vượt quá hệ số an toàn cho phép của kết cấu xà gồ mái tôn dân dụng. Ray nhôm nhẹ (0.8 – 1.2kg/m) khắc phục triệt để vấn đề này.
• Khả năng chống gỉ sét: Thép mạ kẽm chỉ có lớp kẽm bảo vệ bên ngoài. Tại các điểm khoan lỗ bắt vít hoặc cắt gọt, lớp mạ bị phá vỡ, nước mưa sẽ xâm nhập và gây gỉ sét từ trong ra ngoài. Nước gỉ này chảy xuống làm mục nát mái tôn và ố vàng khung pin. Ray nhôm Anodized hoàn toàn miễn nhiễm với gỉ sét trong mọi điều kiện cắt gọt hay khoan phá.
• Hiện tượng ăn mòn điện hóa (Galvanic Corrosion): Khung viền của tấm pin mặt trời được làm từ nhôm. Nếu đặt tiếp xúc trực tiếp tấm pin lên thanh thép, sự chênh lệch điện thế giữa hai kim loại sẽ gây ra phản ứng ăn mòn điện hóa mạnh mẽ, làm hỏng viền tấm pin.
• Tốc độ thi công: Ray nhôm sử dụng cơ chế rãnh trượt chuyên dụng, liên kết bằng ngàm kẹp, con trượt và bulong Inox mà không cần hàn cắt hay khoan lỗ trên mặt ray. Điều này giúp rút ngắn 50% thời gian thi công so với lắp khung thép, đồng thời không tạo ra tia lửa điện gây nguy cơ cháy nổ trên mái nhà.

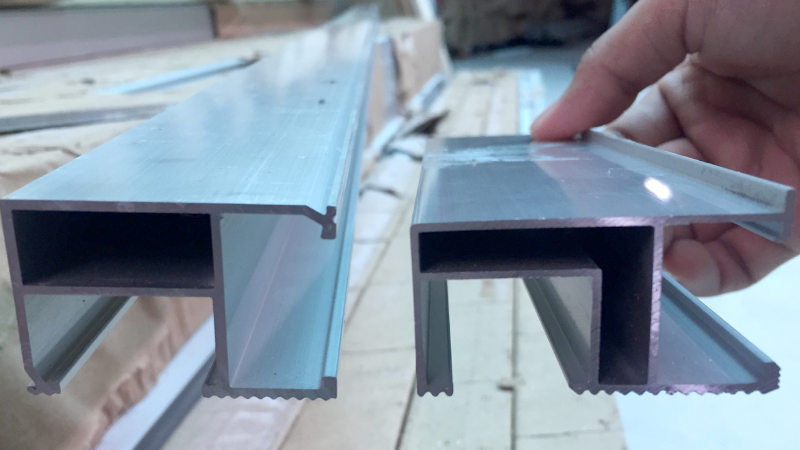

Các loại ray nhôm điện năng lượng mặt trời phổ biến trên thị trường

Thị trường cung cấp vật tư điện mặt trời hiện nay phân loại ray nhôm dựa trên chiều dài và ứng dụng thực tế vào 2 nhóm chính.

1. Ray nhôm tiêu chuẩn (Standard Rail 4.2m / 4.4m) Đây là dòng ray dài, mặt cắt lớn, dùng cho các dự án điện mặt trời áp mái dân dụng ngói, mái tôn hoặc dự án công nghiệp. Ưu điểm của ray dài là đảm bảo độ đồng phẳng tuyệt đối cho toàn bộ mảng pin, ít điểm nối, độ cứng vững cao. Thích hợp cho các mái nhà có khẩu độ xà gồ rộng và mảng pin được lắp trải dài.
2. Ray nhôm ngắn (Mini Rail 20cm – 40cm) Dòng ray này được cắt ngắn với chiều dài vừa đủ để gác lên 2 đỉnh sóng tôn. Ray ngắn không chạy dọc toàn bộ mảng pin mà chỉ bắt trực tiếp tại các điểm cần kẹp pin.

• Ưu điểm: Tiết kiệm đáng kể chi phí vật tư, vận chuyển dễ dàng lên mái, giảm trọng lượng tổng thể.
• Nhược điểm: Phụ thuộc hoàn toàn vào vị trí đỉnh sóng tôn. Yêu cầu xà gồ dưới mái tôn phải dày và chịu lực tốt. Nếu thi công sai kỹ thuật, có thể dẫn đến dột mái nước vào nhà.

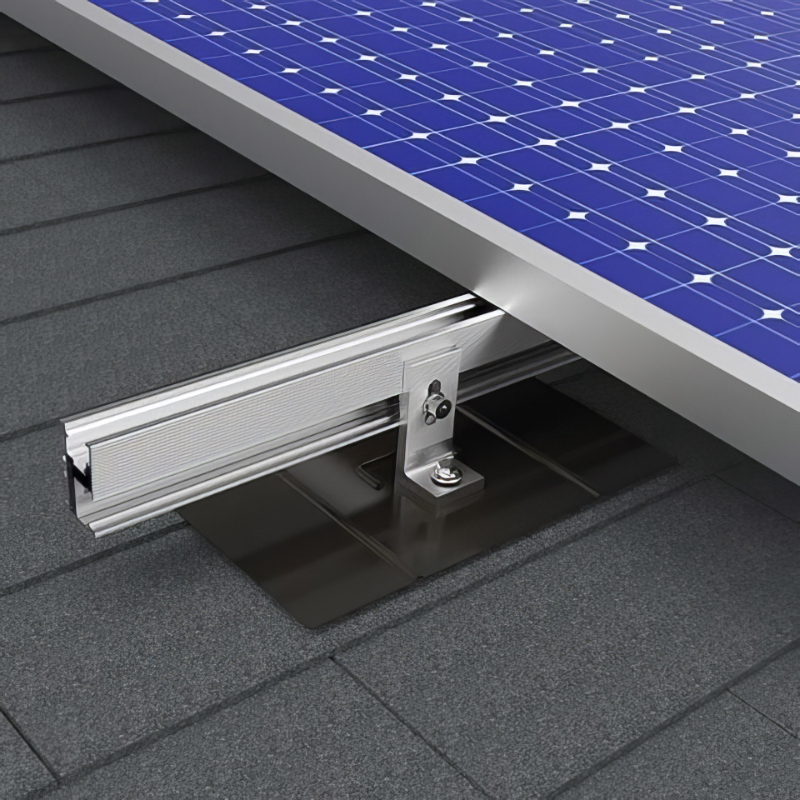

Trọn bộ phụ kiện đi kèm ray nhôm khi thi công

Hệ thống ray nhôm điện năng lượng mặt trời không thể hoạt động độc lập mà cần sự kết hợp đồng bộ của các phụ kiện chuyên dụng. Sai số hoặc chất lượng kém của bất kỳ phụ kiện nào cũng phá vỡ kết cấu chịu lực của toàn bộ hệ thống.

1. Kẹp giữa (Mid Clamp) và Kẹp biên (End Clamp)

• Kẹp giữa: Cấu tạo hình chữ T hoặc U ngược. Có nhiệm vụ giữ chặt khe hở giữa 2 tấm pin liền kề (khoảng cách tiêu chuẩn 20mm).
• Kẹp biên (Kẹp cuối): Cấu tạo chữ Z. Dùng để khóa chặt mép ngoài cùng của tấm pin đầu tiên và tấm pin cuối cùng trong một dãy vào mặt ray nhôm.
• Lưu ý kỹ thuật: Kẹp phải được làm từ nhôm AL6005-T5 và tương thích chính xác với độ dày khung pin (30mm, 35mm, hoặc 40mm).

2. Chân chữ L (L-foot) và Bulong Inox

• Chân L-foot đóng vai trò làm giá đỡ, kết nối thẳng thanh ray nhôm xuống xà gồ thép bên dưới mái tôn thông qua vít bắn tôn chuyên dụng. Chân L cũng tạo ra khoảng hở tản nhiệt cho hệ thống.
• Đệm cao su EPDM đi kèm chân L là chi tiết nhỏ nhưng quan trọng để bít kín lỗ khoan tôn, chống thấm nước tuyệt đối. Toàn bộ bulong, ecu đi kèm bắt buộc phải là vật liệu Inox 304 không gỉ.

3. Ngoàm mái tôn chuyên dụng (Kliplock / Seamlock) Đối với các nhà xưởng công nghiệp sử dụng tôn không vít (Tôn Seamlock, Kliplock), việc khoan thủng mái bắn L-foot là cấm kỵ. Các loại ngoàm kẹp này được thiết kế theo đúng biên dạng sóng tôn, kẹp chặt trực tiếp vào sóng tôn mà không phá vỡ kết cấu chống thấm, sau đó ray nhôm điện năng lượng mặt trời sẽ được bắt lên đỉnh của ngoàm kẹp này.
4. Con trượt nhôm (Nut) Con trượt hình chữ nhật hoặc hình thoi, được thả trực tiếp vào rãnh của ray nhôm. Khi vặn ecu, con trượt sẽ xoay ngang và ngàm chặt vào môi dưới của thanh ray, tạo lực kéo giữ chặt các kẹp pin ở phía trên.

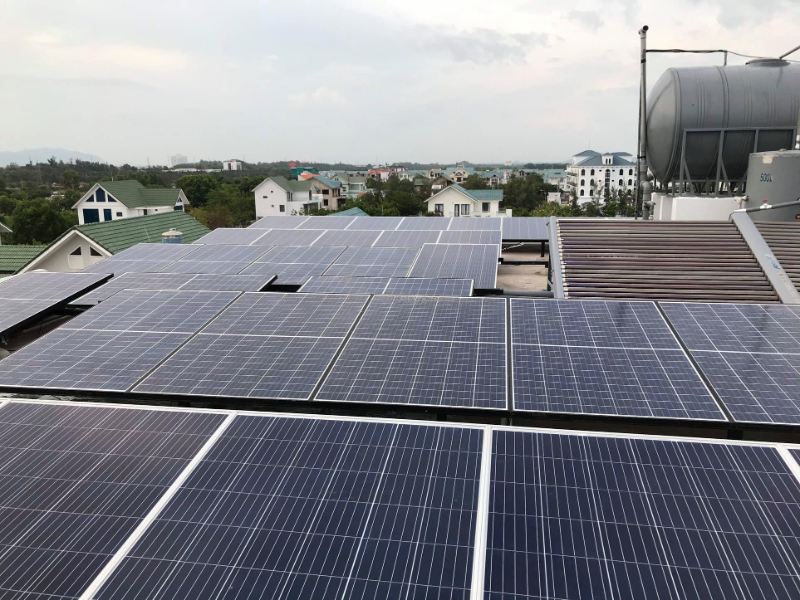

Tiêu chuẩn chịu lực và chống bão của ray nhôm

Khi hệ thống L-foot, ray nhôm điện năng lượng mặt trời AL6005-T5 và kẹp pin được kết nối đúng thông số, chúng tạo thành một khối liên kết cứng. Mảng pin được biến từ các cấu kiện rời rạc thành một bề mặt khí động học.

• Chống lực cản (Wind Load): Ray nhôm với độ cứng T5 giữ cho mặt phẳng pin không bị rung lắc cộng hưởng khi gió lùa.
• Chống lực xé (Uplift Load): Gió giật tốc mái có xu hướng luồn xuống dưới gầm tấm pin và bẩy ngược lên trên. Con trượt nhôm cùng bulong Inox 304 có khả năng chịu lực kéo dọc trục lớn, neo chặt cụm pin xuống hệ xà gồ nhà, loại bỏ nguy cơ bung tấm pin khỏi ray.

Các lô vật tư ray nhôm đạt chuẩn xuất xưởng luôn phải vượt qua bài kiểm tra hầm gió (Wind Tunnel Test) và đáp ứng tiêu chuẩn chịu tải AS/NZS 1170.2 trước khi được phép đưa vào lắp đặt thực tế.

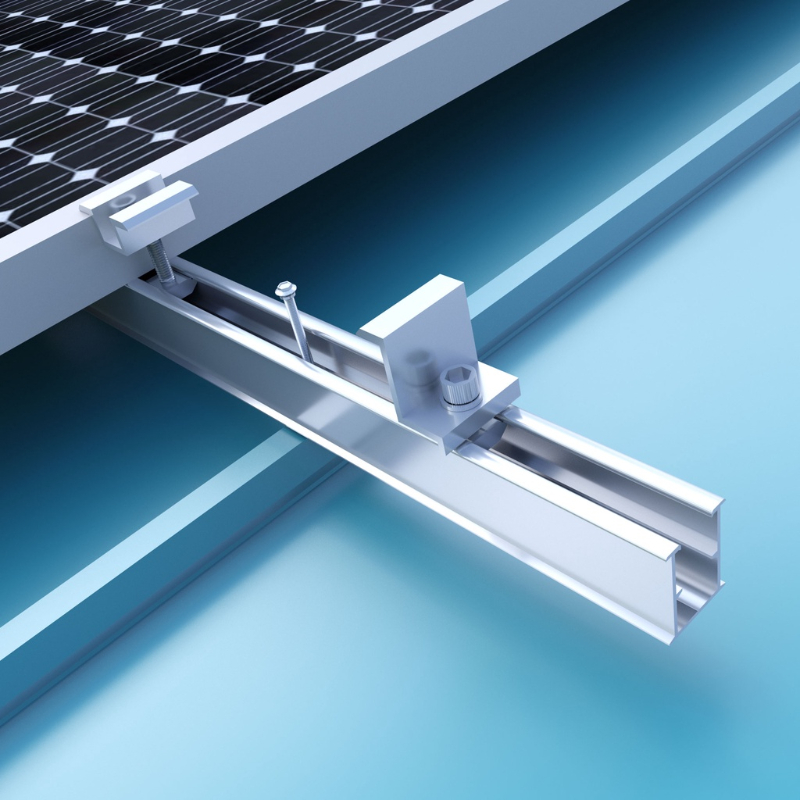

Quy trình kỹ thuật thi công lắp đặt chuẩn

Việc thao tác chuẩn xác quy trình không chỉ đảm bảo độ bền mà còn tối ưu thời gian thi công. Các bước thực hiện bao gồm:

Bước 1: Khảo sát đo đạc và định vị kết cấu

Tiến hành đo kích thước thực tế của mái nhà. Đánh dấu vị trí các đường xà gồ thép bên dưới lớp tôn. Tính toán khoảng cách lắp L-foot (thông thường từ 0.8m đến 1.2m/một chân L tùy độ dày xà gồ và tải trọng gió khu vực).

Bước 2: Lắp đặt chân L-foot hoặc ngoàm kẹp mái

Khoan và bắn vít Inox xuyên qua đệm cao su EPDM của L-foot xuống thẳng tâm xà gồ sắt. Đối với các mái tôn dân dụng có dấu hiệu xuống cấp hoặc độ dốc không thoát nước nhanh, cần bơm dặm keo silicon chịu thời tiết vào quanh điểm chân L để gia cố chống thấm kép.

Bước 3: Gắn ray nhôm điện năng lượng mặt trời lên mái

Đưa thanh ray nhôm lên các điểm chân L đã cố định. Sử dụng con trượt nhôm và bulong Inox M8 gài vào rãnh dưới của thanh ray, kết nối với L-foot. Dùng thước nivo (thước thủy) căn chỉnh độ cân bằng, độ phẳng của toàn bộ dãy ray nhôm trước khi dùng cờ lê lực siết cứng bulong.

Bước 4: Sử dụng thanh nối ray (Splice kit) nếu cần

Trong trường hợp mảng pin dài hơn 4.2m, cần sử dụng phụ kiện thanh nối ray nhôm. Đưa thanh nối vào rãnh mặt hông của 2 thanh ray liền kề và siết ốc. Phải đảm bảo khe hở bù giãn nở nhiệt giữa 2 đầu thanh ray (khoảng 2-3mm) để tránh hiện tượng ray bị uốn cong khi phơi nắng ở nhiệt độ cao.

Bước 5: Lên pin và siết kẹp

Đặt tấm pin đầu tiên lên mặt ray, dùng kẹp biên (End clamp) khóa cố định mép ngoài. Tiếp tục đặt tấm pin thứ 2, đưa kẹp giữa (Mid clamp) vào khe giữa 2 tấm và siết ốc với lực vặn tiêu chuẩn. Lặp lại cho đến cuối dãy. Kiểm tra lại toàn bộ lực siết bulong sau khi hoàn tất.

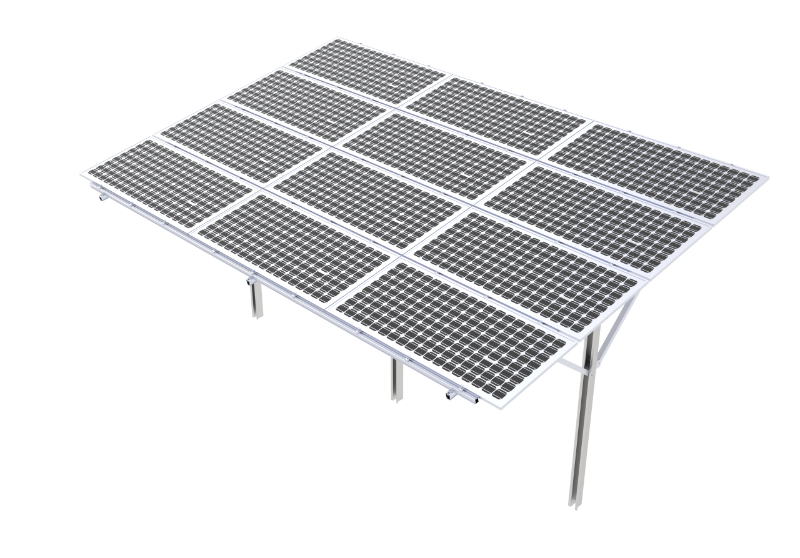

Báo giá ray nhôm điện năng lượng mặt trời và phụ kiện

Mức giá vật tư năng lượng mặt trời có sự biến động tùy thuộc vào giá phôi nhôm thế giới và tỷ giá nhập khẩu tại từng thời điểm. Dưới đây là khung giá tham khảo cho vật tư bán lẻ tính đến thời điểm hiện tại:

• Ray nhôm AL6005-T5 tiêu chuẩn (độ dày 1.2mm – 1.4mm): Giá dao động từ 85.000 VNĐ – 110.000 VNĐ / mét dài.
• Ray nhôm AL6005-T5 loại dày (độ dày 1.5mm – 2.0mm): Giá dao động từ 115.000 VNĐ – 140.000 VNĐ / mét dài (Thường dùng cho khẩu độ xà gồ rộng và vùng gió bão).
• Kẹp giữa / Kẹp biên nhôm: Giá từ 9.000 VNĐ – 14.000 VNĐ / bộ (Đã bao gồm con trượt và bulong Inox 304).
• Chân chữ L (L-foot): Giá từ 25.000 VNĐ – 32.000 VNĐ / bộ (Kèm vít bắn tôn, đệm EPDM, bulong, con trượt).
• Ngoàm kẹp tôn sóng Seamlock/Kliplock: Giá từ 45.000 VNĐ – 65.000 VNĐ / bộ.

Lưu ý: Báo giá trên mang tính chất tham khảo cho khách mua lẻ. Đối với các đơn vị thi công hoặc nhà thầu cần lấy số lượng lớn nguyên kiện, vui lòng liên hệ trực tiếp với Thành Long Digital để nhận bảng chiết khấu vật tư thương mại chính xác nhất.

Các câu hỏi thường gặp (FAQ)

Mái tôn nhà dân dụng đã cũ (trên 10 năm) có chịu được tải trọng của mảng pin và hệ thống ray nhôm không?

Mái tôn cũ thường có kết cấu xà gồ bị oxy hóa một phần và đinh vít lỏng lẻo. Trước khi thi công, đội ngũ kỹ thuật bắt buộc phải khảo sát gia cố lại khung xà gồ sắt bên dưới. Việc sử dụng ray nhôm điện năng lượng mặt trời thay vì khung thép là phương án tối ưu nhất lúc này nhờ đặc tính nhẹ, không tạo áp lực quá tải lên mái cũ.

Tuổi thọ thực tế của ray nhôm Anodized là bao nhiêu năm?

Khi được lắp đặt đúng kỹ thuật, không bắt chéo kim loại gây ăn mòn điện hóa, ray nhôm AL6005-T5 Anodized có tuổi thọ vật lý từ 25 – 30 năm, tương đương và hoàn toàn đồng bộ với vòng đời khai thác của tấm pin quang điện.

Có thể dùng kẹp sắt thay cho kẹp nhôm để liên kết tấm pin không?

Tuyệt đối không. Kẹp sắt sẽ làm xước viền nhôm của tấm pin, gây phản ứng điện hóa làm mủn khung tấm pin tại điểm kẹp, đồng thời gây rỉ sét chảy xuống mặt kính pin làm giảm hiệu suất quang điện. Bắt buộc phải đồng bộ hệ vật tư Nhôm – Inox.
